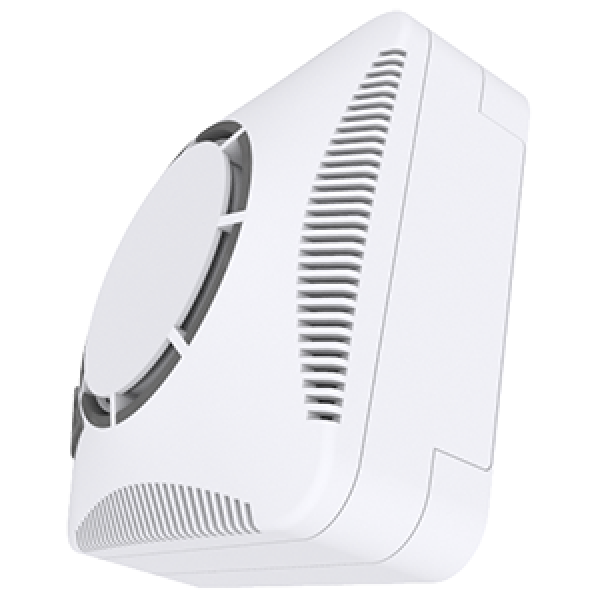

ИП 212-03К ДОКА-а

Извещатель пожарный дымовой автономный ДОКА - а устанавливается в закрытых помещениях для непрерывного круглосуточного обнаружения возгораний, сопровождающихся появлением дыма, работая от встроенного элемента питания напряжением 9 вольт (батарея типа 6F22 или аналогичная).

ДОКА - а обеспечивает:
— автоматическое обнаружение пожара в помещениях зданий и сооружений;
— светозвуковое оповещение людей о пожаре самостоятельно или в составе группы извещателей, объединенных в автономную систему, состоящую из 2 — 20 извещателей ДОКА - а;
— активацию от любого внешнего устройства для оповещения о пожаре;
— постоянное самотестирование работоспособности;
— контроль заряда батареи;
— возможность питания от внешнего источника с напряжением 9 вольт (при этом, встроенная батарея выполняет роль резервного источника питания).

УСТРОЙСТВО И РАБОТА
Извещатель представляет собой автоматическое электронное устройство с оптическим чувствительным элементом, сигнализирующее о появлении дыма в месте его установки. Анализ оптической плотности среды внутри измерительной камеры производится путем измерения уровня отраженного ИК излучения от поверхности частиц дыма и последующей обработки полученного сигнала.
Время реакции извещателя на дым зависит от условий развития пожара и от свойств горящих материалов. При отсутствии дыма в измерительной камере, извещатель будет находиться в состоянии - Дежурный режим. При этом должны наблюдаться периодические однократные проблески светового индикатора красного цвета и полное отсутствие звуковых сигналов. При появлении дыма в измерительной камере извещателя он переходит в состояние - Пожар. Сигнализация осуществляется включением светового и звукового сигналов на самом извещателе, выдачей сигнала Пожар для других извещателей ДОКА - а в составе системы и замыканием нормально открытого NO встроенного реле. Извещатель остается в состоянии Пожар до окончания воздействия на него дыма, а затем переходит в состояние Дежурный режим. Питается извещатель автономно от заменяемой батареи с номинальным напряжением 9 вольт. В извещателе предусмотрена электрическая и механическая защита от неправильного подключения полярности элемента питания. При низком заряде батареи извещатель выдает периодически светозвуковой сигнал. Извещатель можно подключить к внешнему источнику постоянного тока с номинальным напряжением 9 вольт. При этом встроенный элемент питания будет выполнять функцию резервного источника питания. При подключении внешнего источника питания необходимо предотвратить попадание его напряжения на клеммы батареи. Для этого следует удалить перемычку №2.
Извещатель имеет систему самотестирования работоспособности оптико-электронного узла и уровня заряда батареи. При полной потере работоспособности (или полном разряде батареи) любая индикация будет отсутствовать. Принудительное тестирование состояния Пожар производится при помощи кнопки Тест. Корпус извещателя выполнен из ударопрочного АБС-пластика и образует защитную оболочку.
В лицевой части корпуса конструктивно выполнена камера с отсеками для задержания пыли от попадания внутрь оптико-электронной системы.
Извещатель экранирован от статического электричества и электромагнитных помех. База служит для установки и подключения извещателя. Подключение извещателя к базе осуществляется посредством разъемного соединения без применения специального инструмента.
